Данное устройство представляет собой повышающий преобразователь с возможностью регулировки и стабилизацией выходного напряжения.
При подключении сосвместно со светодиодным
ШИМ драйвером
позволяет подключить примерно в 2 раза большее количество светодиодов, чем без использования повышающего преобразователя ( без него макс. 3 светодиода последовательно, с ним 7 светодиодов).
Технические характеристики
Напряжение питания, V
от 4 до 38
Макс. Выходное напряжение, V
38
Максимальный выходной ток, А
3
Рабочий выходной ток*, А
1
* Понятие "рабочий выходной ток" означает тот ток, при котором гарантированно не происходит просадка выходного напряжения и перегрев преобразователя.
На примере.Светодиодный модуль потребляет 1 ампер при входном напряжении 28 вольт, при подключении такого модуля к преобразователю, настроенному на выходное напряжение 28 вольт на выходе преобразователя останется 28 вольт. Если же при указанных условиях подключить модуль, который потребляет номинальный ток более одного ампера , то на выходе преобразователя напряжение упадёт на несколько вольт (24-22 вольта)

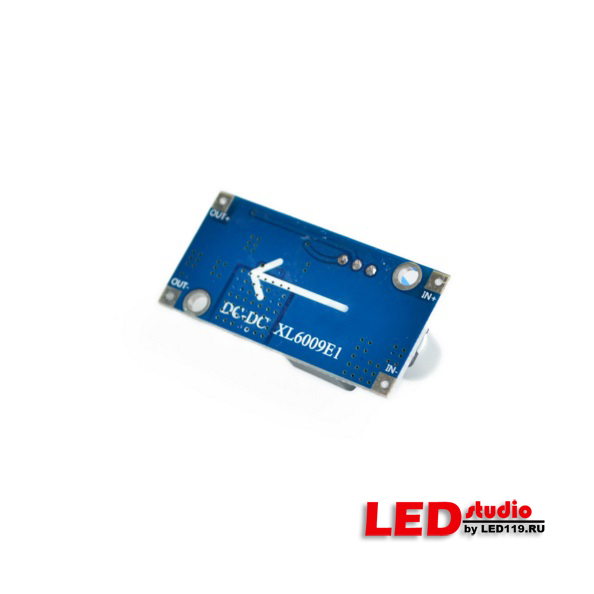

Описание входов и выходов
IN -
Вход "минус"
IN +
Вход "плюс"
OUT -
Выход "минус"
С
Выход "плюс"
Методика подключения светодиодов к повышающему преобразователю
Для подключения светодиодных модулей к повышающему преобразователю мы будем использовать наш ШИМ драйвер. Это необходимо для стабилизации тока для светодиодов, что, как известно, существенно продлевает им жизнь.
Для это мы подадим питание на вход преобразователя и установим напряжение на выходе равным 28 вольтам. Сделаем это с помощью переменного резистора на плате под часовую отвёртку, контроллируя напряжение на выходе вольтметром. Это необходимо, так как входное напряжение наших ШИМ драйверов не должно превышать 30 вольт. Внимание!
Если напряжение на выходе преобразователя будет превышать 30 вольт, то возможен выход из строя как драйвера, так и светодиодного модуля.
После этого отключим питание от преобразователя и подключим минусовой и плюсовой входы ШИМ драйвера к выходам преобразователя "OUT -" и "OUT +" соответственно. Внимание!
Запрещается подключать драйвер к работающему преобразователю.
После этих действий, если нет ошибок в подключении, мы получим качественный источник т\стабилизированного тока с повышающим преобразователем. Теперь можно подключить светодиодов ещё больше!
