Установка модуля повторителя поворота SST в боковое зеркало заднего вида.

Рассмотрим процедуру установки модулей SST с блоком управления exModule SST1 в боковые зеркала заднего вида на примере автомобиля HYUNDAI SANTA FE 2006 модельного года.

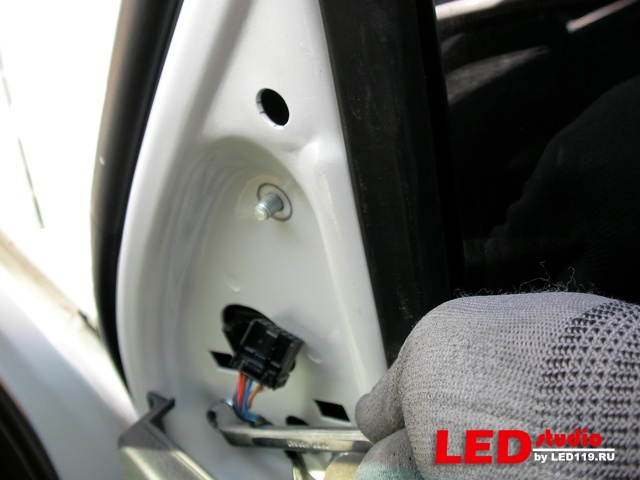

Для начала нам нужно снять и разобрать зеркало:

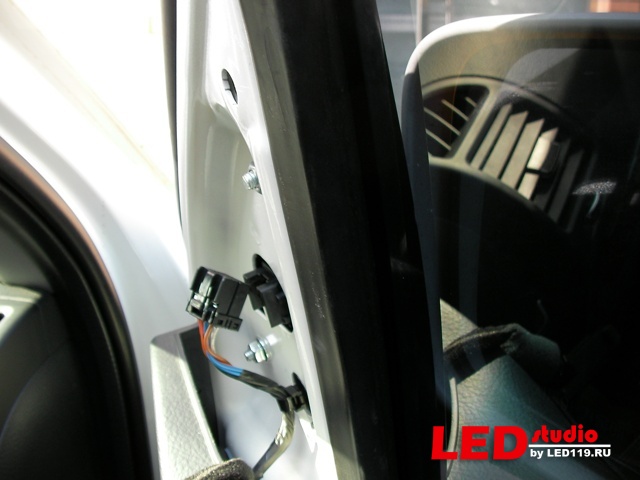

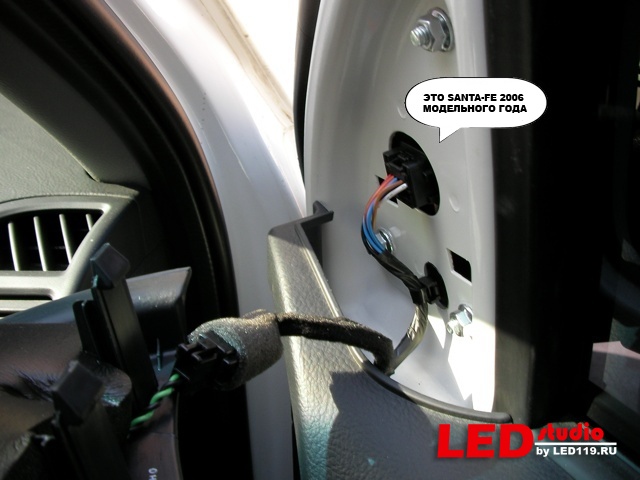

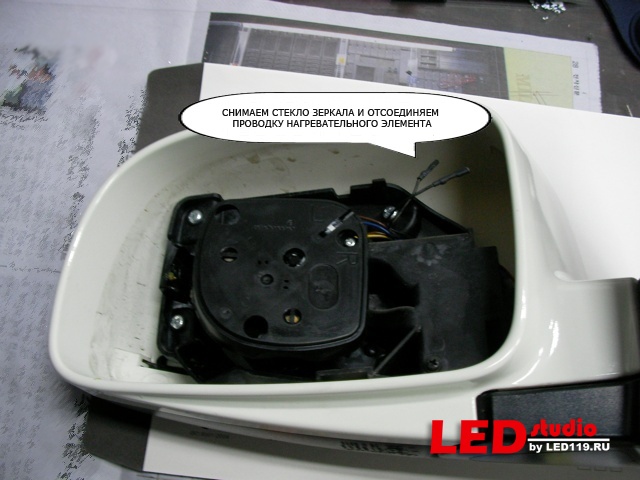

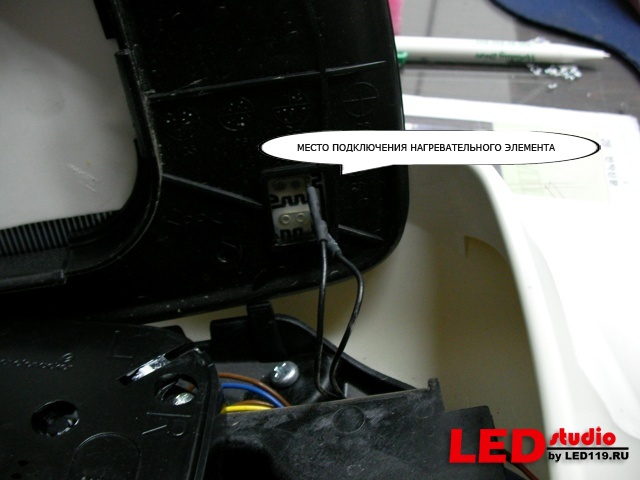

отсоединяем проводку питания элементов зеркала:

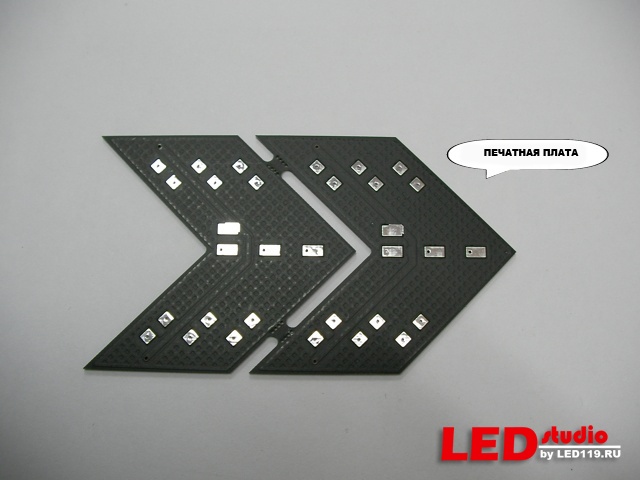

также необходимо подготовить модуль SST-1 на основе платы SST-1 PCB (артикул 30001)

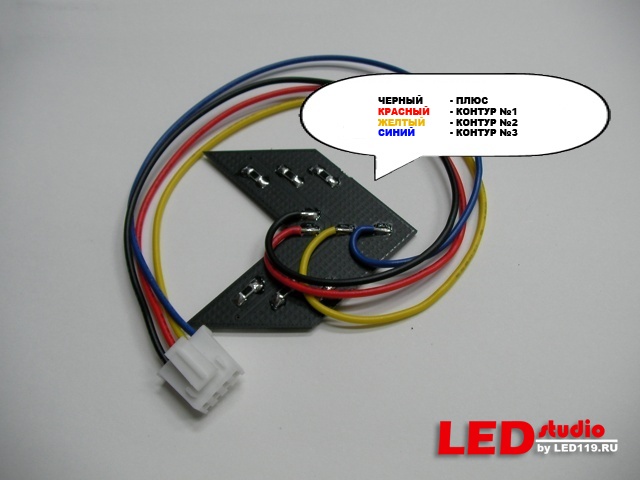

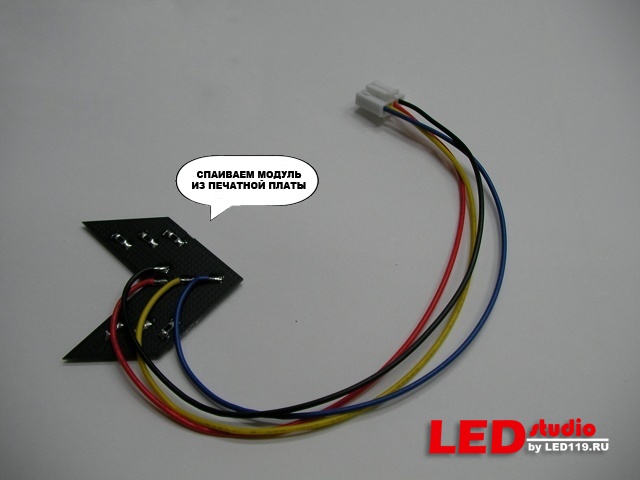

Модуль SST-1 имеет 3 независимых контура питания, каждый из которых имеет отдельный контакт на обратной стороне модуля. Припаиваем провода питания модуля и SMD резисторы к обратной стороне модуля в соответствии с изображением:

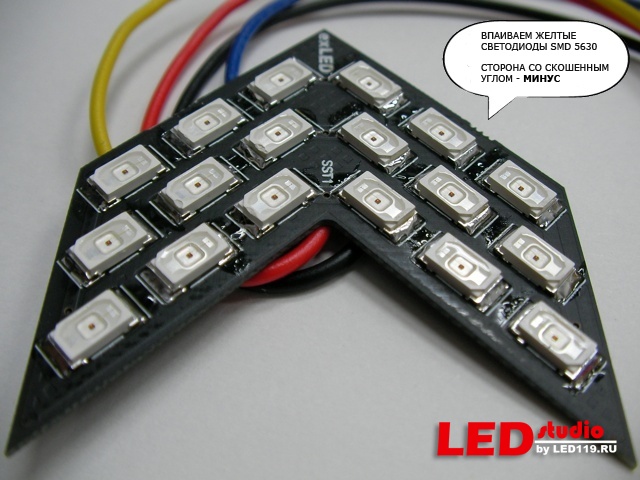

Плата SST-1 PCB разработана специально для установки на нее светодиодов SMD 5630. Обычно мы используем желтые одночиповые (с одним кристаллом) светодиоды. Плата имеет изображения "+".

ВНИМАНИЕ!
данные платы изначально разрабатывались для старого типа модулей, поэтому "ПЛЮС" на плате соответствует "МИНУСУ" на светодиоде. СВЕТОДИОДЫ НУЖНО ПРИПАИВАТЬ СКОШЕННЫМ УГЛОМ К ЗНАЧКУ "ПЛЮС".



Теперь разбираем зеркало дальше:

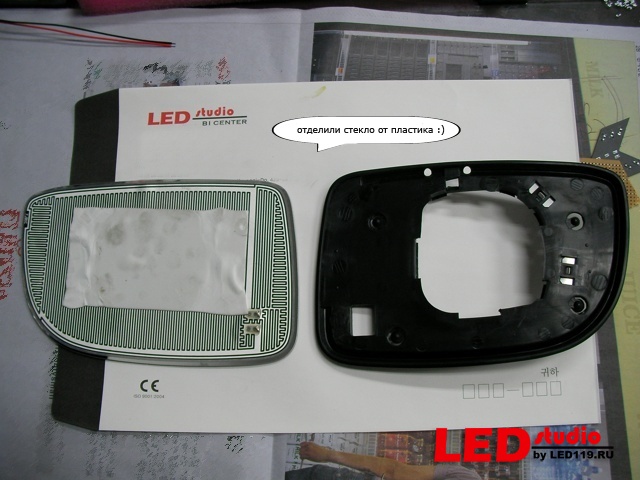

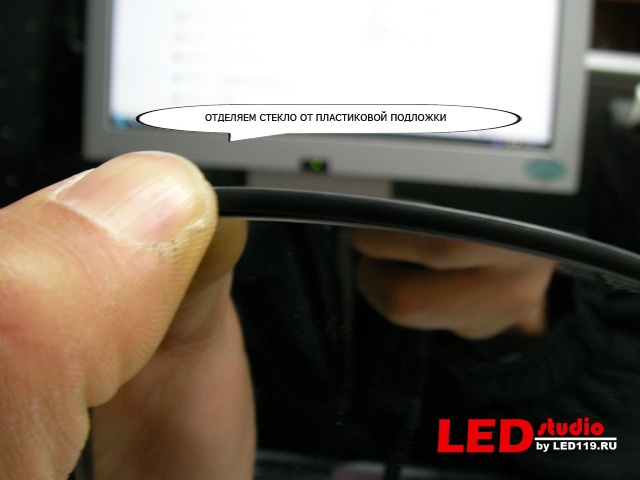

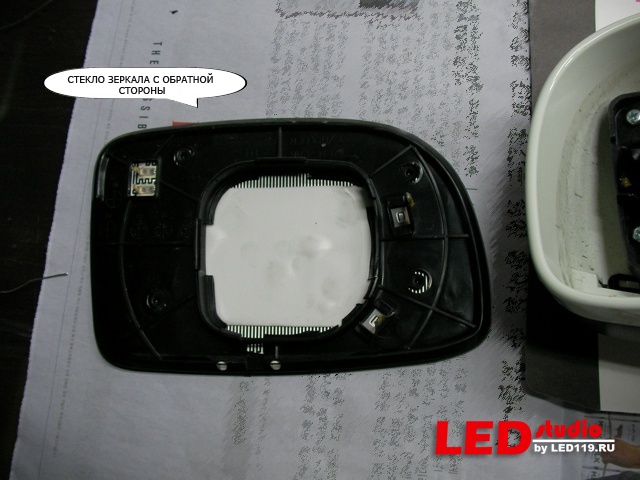

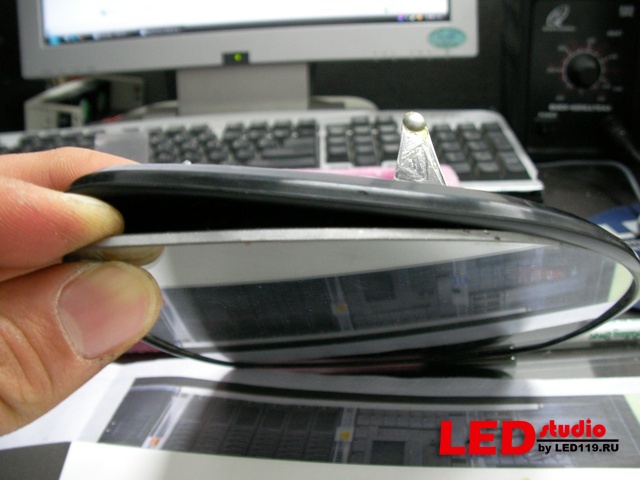

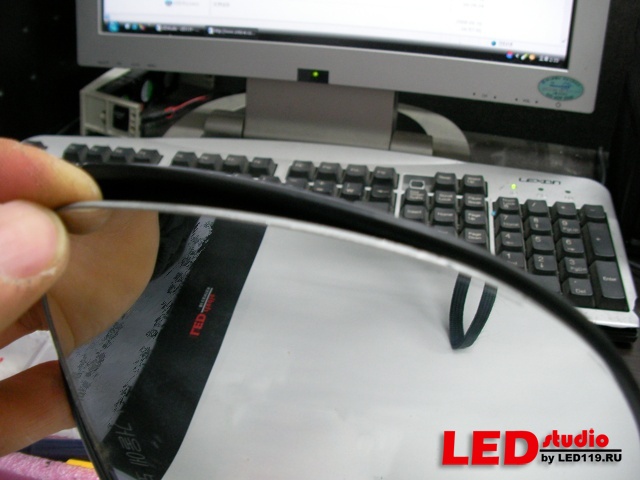

отделяем стекло от пластиковых элементов зеркала:

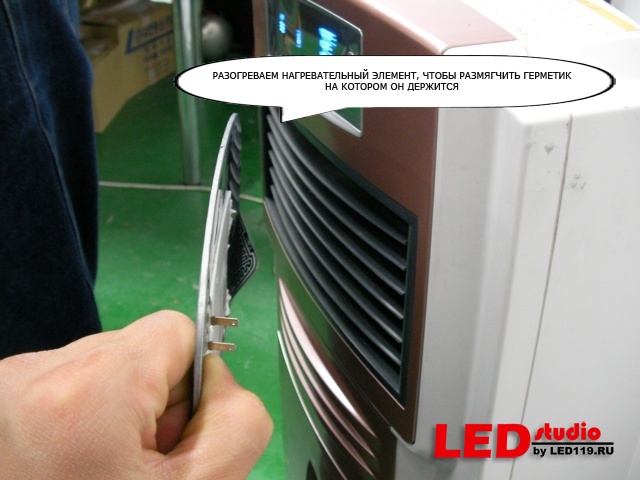

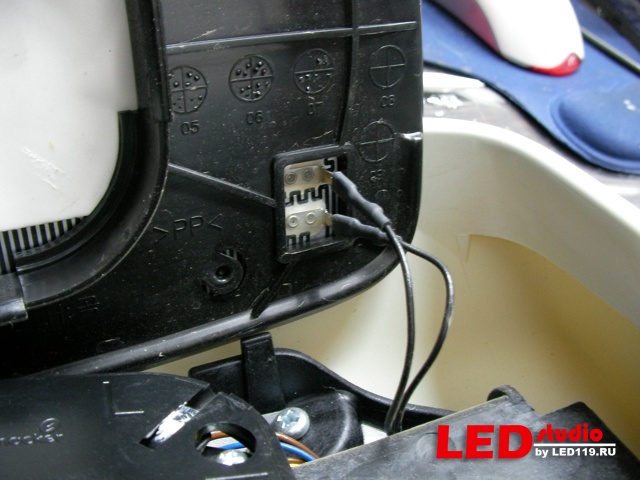

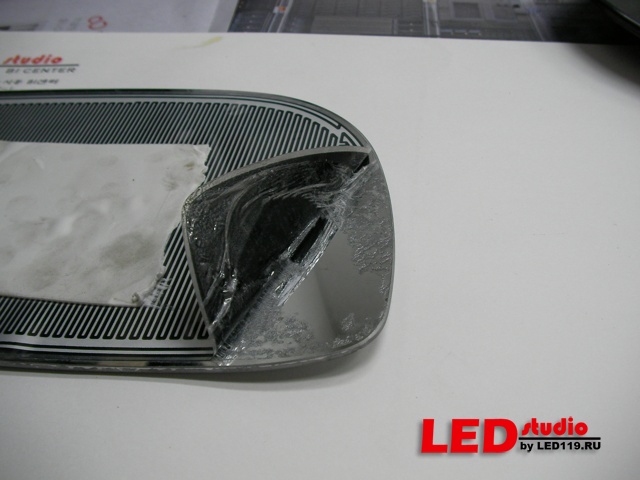

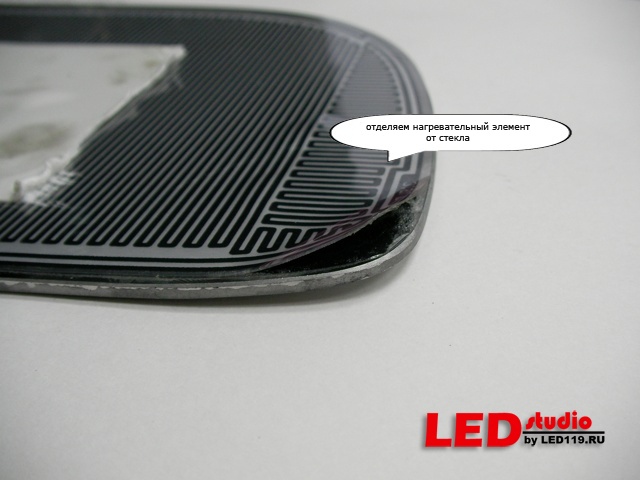

Выбираем место для установки светодиодного модуля в зеркале и аккуратно отделяем нагревательный элемент (если он есть) от стекла зеркала:

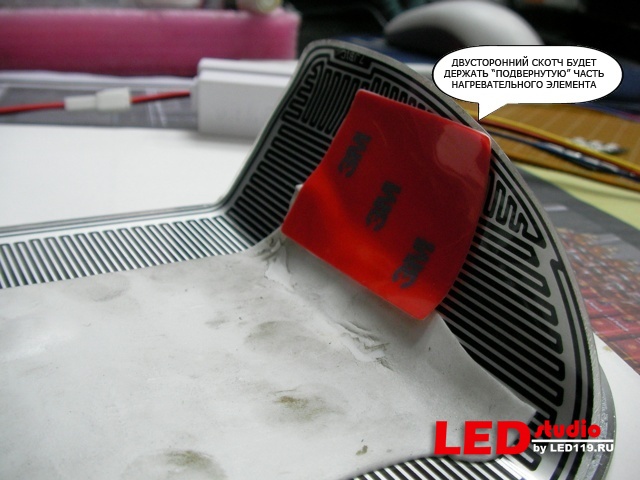

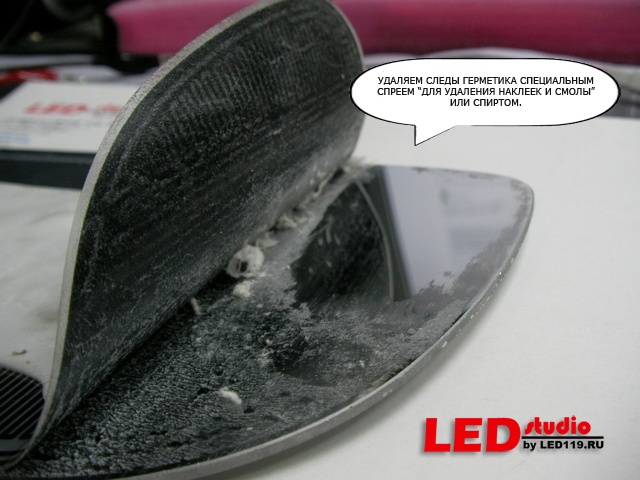

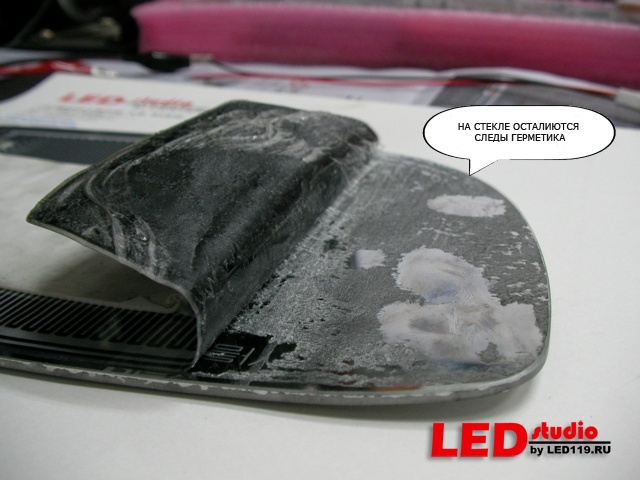

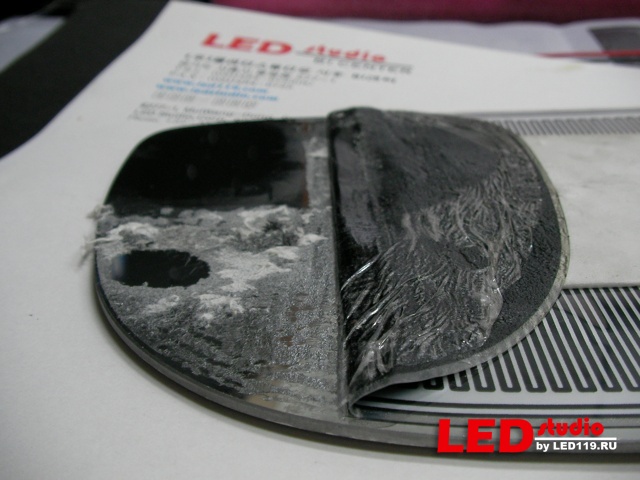

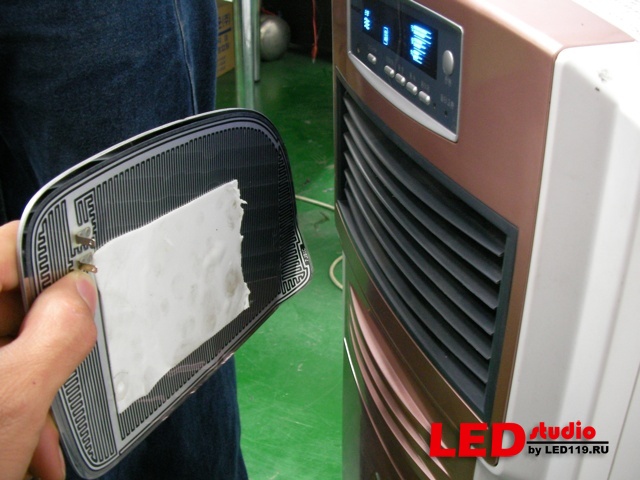

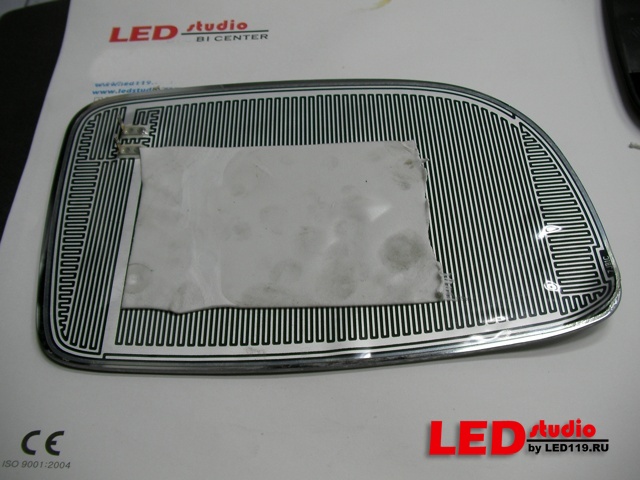

очищаем стекло от герметика и заворачиваем нагревательный элемент, чтобы освободить место для светодиодного модуля. Мы не рекомендуем устанавливать нагревательный элемент "поверх" модуля, т.к. он не сможет прогреть стекло зеркала через модуль и будет перегревать модуль поворотника, что может сократить срок его службы. Чтобы этого избежать, нагревательный элемент нужно аккуратно "завернуть", как показано на картинках ниже:





Сам модуль имеет небольшой размер, а также прогревается при включении. Поэтому "заворот" небольшой части нагревательного элемента сильно не повлияет на эффективность работы обогрева зеркала.

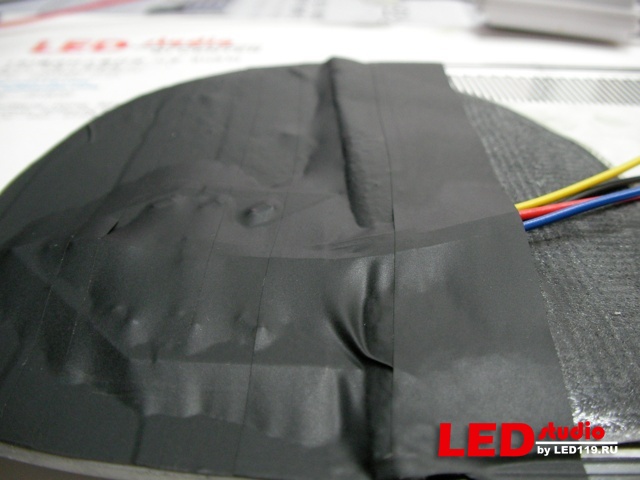

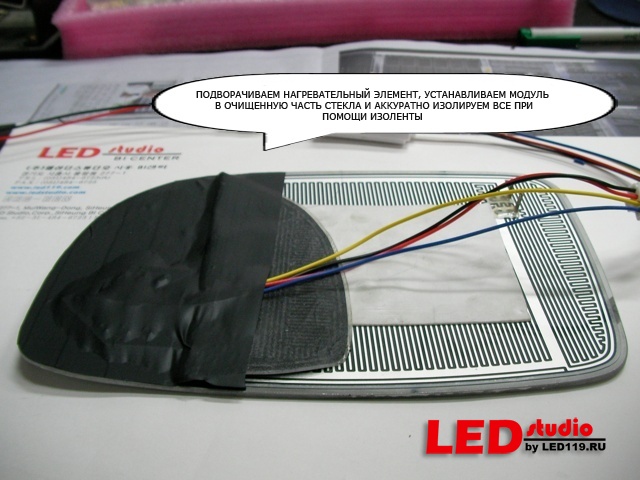

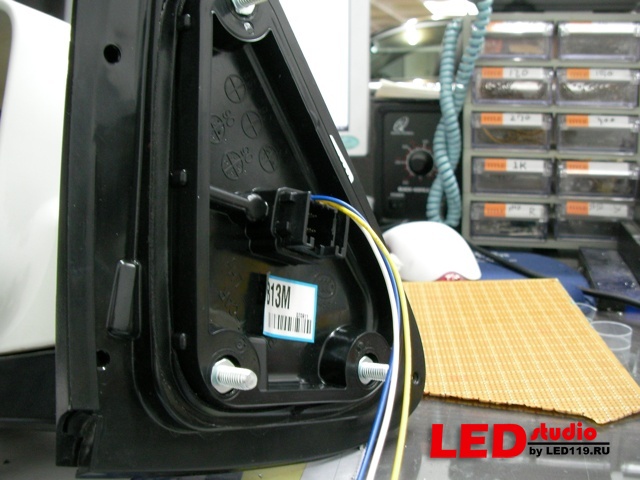

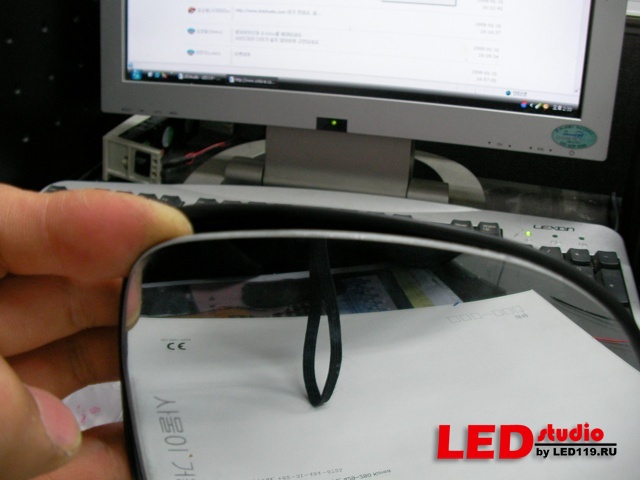

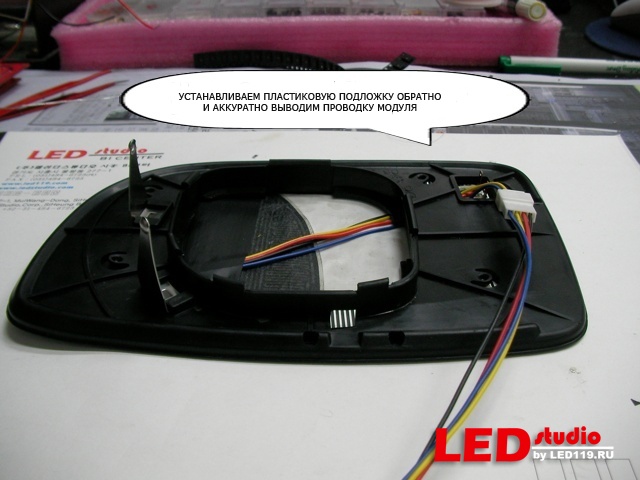

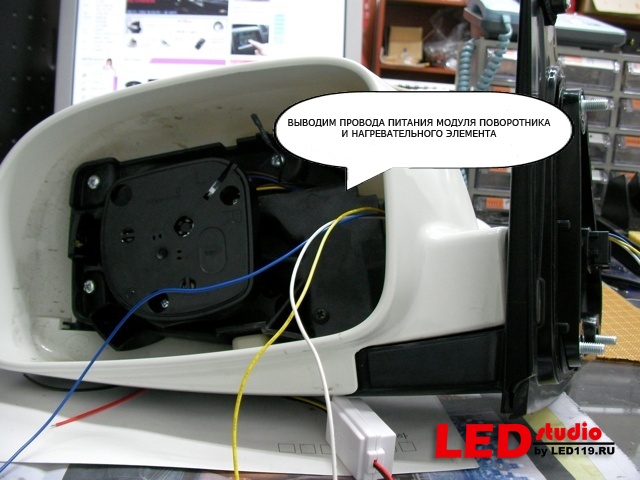

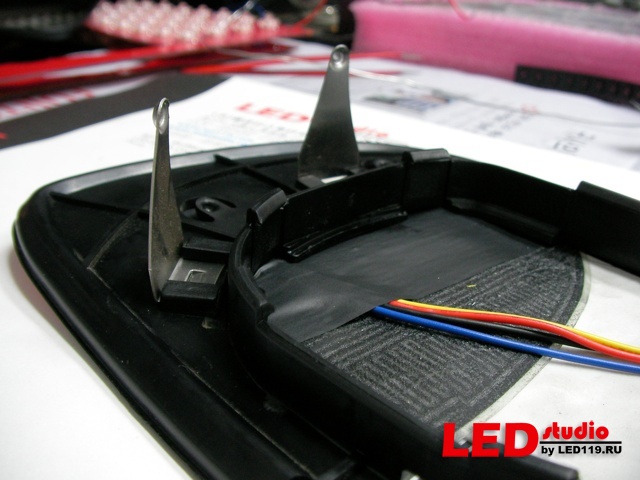

Теперь заизолируем модуль и выведем проводку:

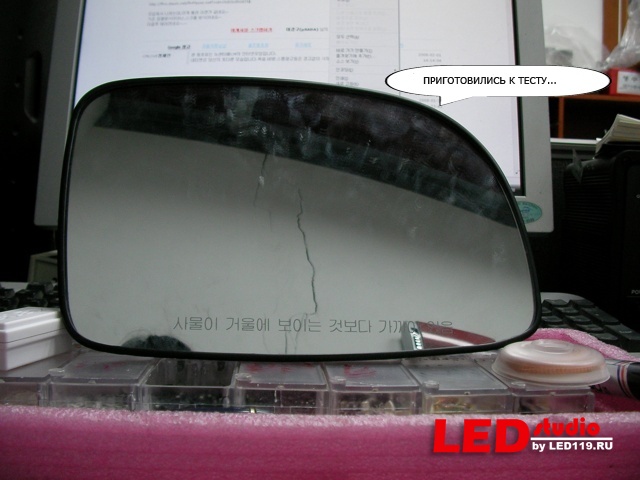

Приготовились к тесту... :)

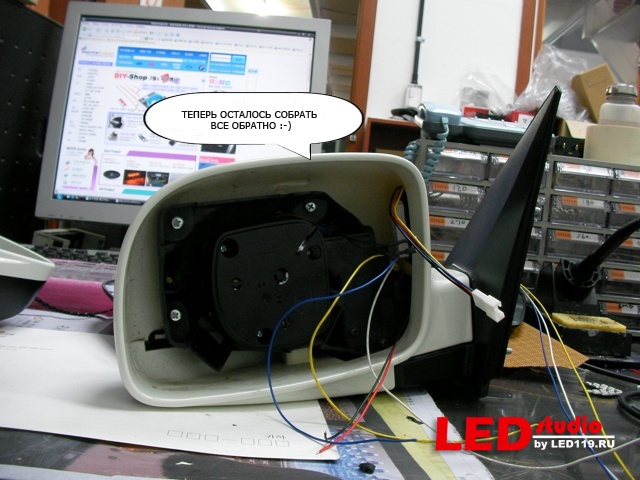

Собираем зеркало в обратной последовательности, следя чтобы не остались "лишние" запчасти :)

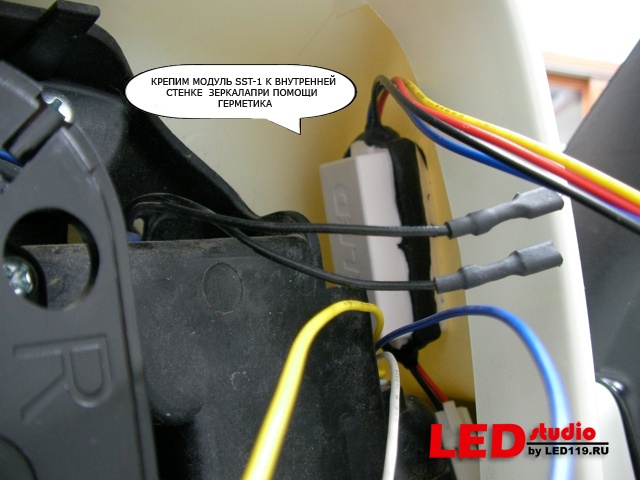

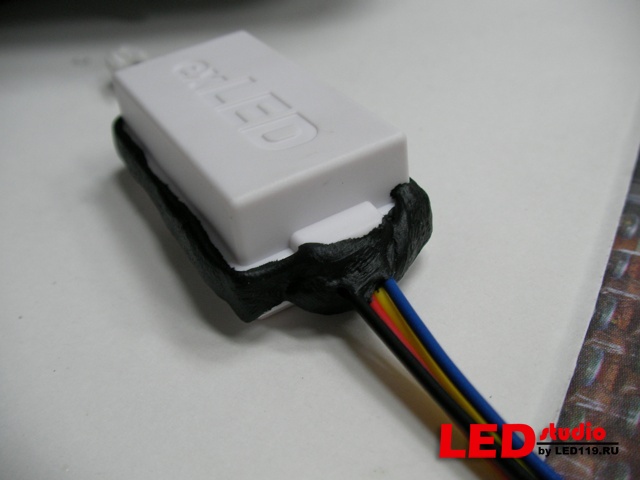

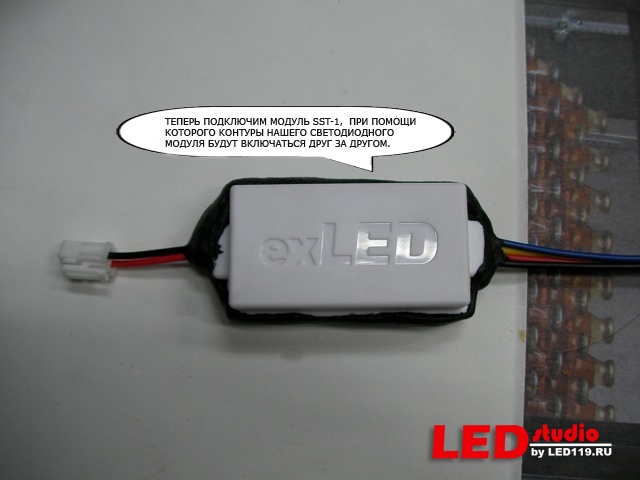

Для последовательного включения контуров модуля в виде "бегущей" стрелочки, нам понадобится набор модулей exModule SST-1 (артикул 64003). Подключаем и устанавливаем его внутрь зеркала:

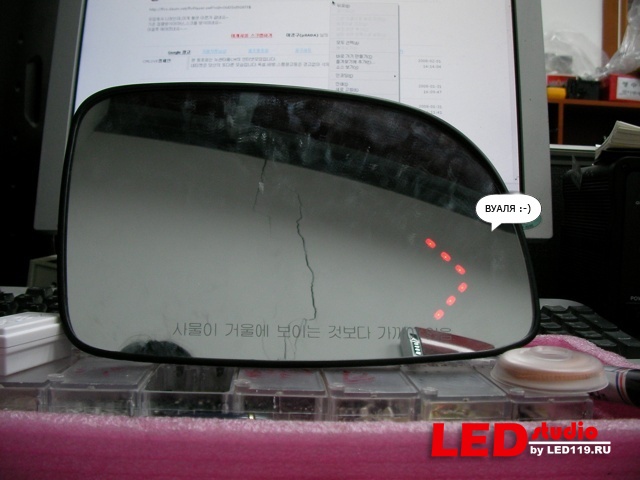

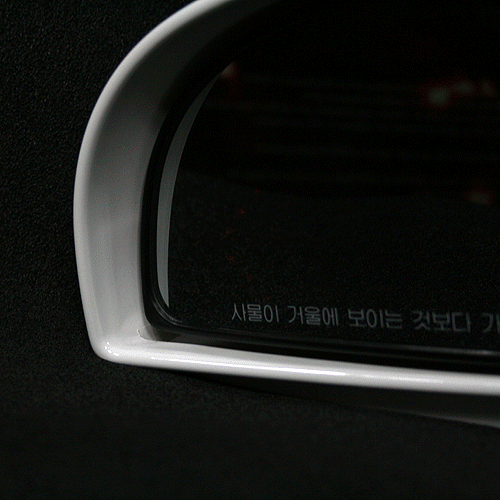

И вот что в конце концов получилось:)
