Точечная подсветка днища Toyota Chaser Turer V




Подсветка ног, тюнинг задней оптики TOYOTA CHASER 90 г.Хабаровск

Материалы:

DB2 гибкая плата для 3528
Отражатель 16-ти гранный хром (Q BLOCK 2 F/L)
QB2-FL (11 полосок по 14 сегментов)
HyperFlux КРАСНЫЙ (1 чип)
HyperFlux ЖЕЛТЫЙ (1 чип)
SMD 5450 БЕЛЫЙ (3 чип)
SMD 3528 ЗЕЛЕНЫЙ

Подсветка ног(4 точки т.е 2 спереди- водитель и пасажир и 2сзади) снабжена блоками плавного розжига и плавного затухания, при открывании одной из двери плавно разгорается подсветка только с той стороны с которой открыта дверь, при закрывании двери подсветка горит около секунды после чего плавно тухнет. При включении габаритов очень тускло загараются все 4-ыре точки- режим вежливой подсветки. При открывании двери происходит плавный розжиг до максимальной силы свечения.














Фото платы управления подсветкой ног. Таких блока стоит 4шт, по одному на каждую сторону.
Провода:
Черный - масса
Красный - подключается к концевику двери(концевик предварительно надо отвязать диодом от штатной проводки)
Желтый - через предохранитель на постоянный +.
Зеленый - к габаритным огням.

Тюнинг передней и задней оптики Toyota Chaser tourer S

Материалы:
SMD 3528 БЕЛЫЙ 6000K (артикул: 50115)
exLED плата для стабилизатора и реле для светодиодных колец без элементов
Комплектующие для стабилизатора.
Отражатель 8-ми гранный хром (Q BLOCK 2 F/L small)
SMD 5450 КРАСНЫЙ (3 чип)
SMD 3528 ЖЕЛТЫЙ
QB2-S 5450 LED Flexible PCB белая (1 полоска, 22 элемента)










Еще один Toyota Chaser

Материалы:
SMD 3528 БЕЛЫЙ 6000K (артикул: 50115)
exLED плата для стабилизатора и реле для светодиодных колец без элементов
Комплектующие для стабилизатора.




Тюнинг передней оптики MARK II JZX110

Материалы:
SMD 3528 БЕЛЫЙ 6000K (артикул: 50115)
exModule Стабилизатор тока (на базе AMC7140D плата с элементами)











Toyota Марк II GX110 Светодиодный тюнинг г.Хабаровск.

Материалы:
SMD 3528 БЕЛЫЙ 6000K (артикул: 50115)
Диоды, резисторы.



Toyota Марк II GX115

Материалы:
SMD 3528 БЕЛЫЙ 6000K (артикул: 50115)
Диоды, резисторы.

С кольцами пришлось повозиться не мало времени, кольца имеют яйцевидную форму что неплохо видно на фотографиях ниже.

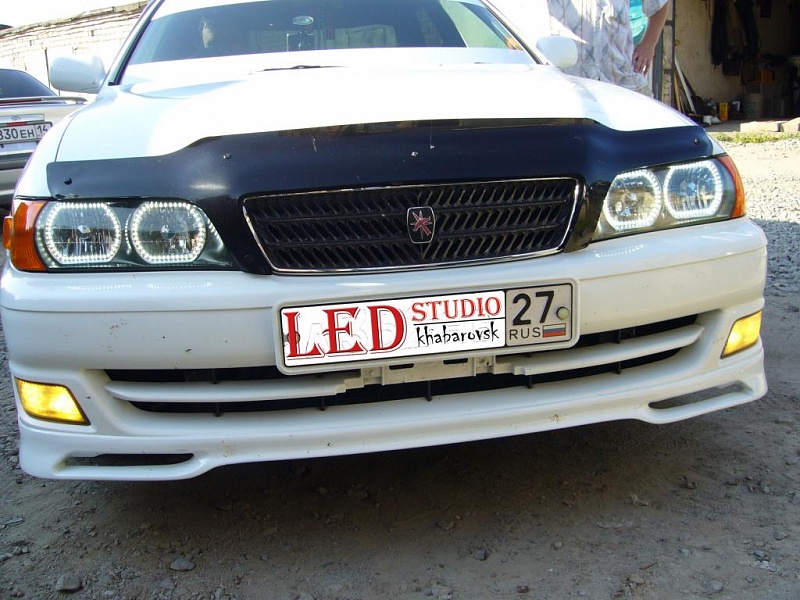

Toyota Chaser 100

Выражаем ОГРОМНУЮ благодарность команде LEDstudio за предоставленный для тестирования комплект плат для TOYOTA CHASER!


Материалы:
Ангельские глазки для TOYOTA CHASER комплект плат
SMD 2012 БЕЛЫЙ 6000K
Линза для безрезисторных колец MICIRCLE под светодиоды smd 2012
exLED плата для стабилизатора и реле для светодиодных колец без элементов
Диод SMD SK26A
Стабилизатор тока AMC7140D



Комплект плат



Напаиваем светодиоды и закрепляем линзы, смотрим что получилось



Подключаем питания чтоб убедиться что все работае



Выламываем платы и готовимся к установке.



Закрепляем платы, переварачиваем, смотрим что получилось.



Подключам, любуемся.





Одеваем стекло, и собираем фару.



Устанавливаем фару на машину.




Toyota Марк II 100

Вот ещё одна довольно старенькая работа.
Материалы:
SMD 3528 БЕЛЫЙ 6000K (артикул: 50115)
Диоды, резисторы.
